无线电视伴音系统解决方案
无线病房电视伴音系统解决方案
注：此套系统所指无线为：电视到设备带之间为无线传输，电视必须具备蓝牙音频输出功能；
这套系统非常适合要求升级改造，却又不想重新从电视到设备带布线的项目中。
一、系统设计说明
现代社会是商业模式、战略性思考的竞争，医院的短期繁荣可以通过多种方式获得，而要保持持续增长却只能从核心价值观中获得。
现代化医院是以宾馆式标准、家庭式服务的人性化建设为目标，就是一切围绕“始于患者之需求，止于患者之满足”，在医疗技术服务工程中自始至终体现尊重病人、关爱病人、方便病人、服务病人的人文精神。充分体现了医院的核心价值观。
在医院里，我们是否常有这样的体会：电视一开，病房安静全无，这便严重影响到其他病人的休息，甚至给病人的情绪带来不良影。观看节目时，声音过大会影响他人休息，声音过小又听不清楚。
另外患者在住院治疗期间，孤独和忧虑多少都会影响病员的心情。病房音乐系统可以帮助患者放松心情，起到心理按摩师的作用，有利于病情的缓解。患者可自己调音量大小，创造了完全不受干扰的独立空间。在晚上临睡前可播放摇篮曲等乐曲帮助病人舒缓因疾病带来的生理及心理压力。
因此，这种公共场合越来越需要人性化配套设施来体现其服务意识，而建设人文环境――个性化服务愈发显得重要。
三灵（SanRing®）病房电视伴音系统便是为公共场合的私人空间量身打造的科技产品，它的设计思路完全体现了公共场所人性化的关怀，同时整体的系统工程使得终端有着完善而良好的表现，选择三灵电视伴音系统，选择更多人文关怀。
只要在病房设备带上每个床头位置安装一个伴音分机（TS-A/TS-A1），观赏节目或者欣赏音乐时，只要戴上各自的耳机，就可以实现音量独立调节，这样既可以观赏节目，又不会影响他人休息，何乐而不为呢！
二、功能说明
1、系统组成：由音频接收盒和音频终端以及连接线组成；
音频接收盒：病房电视伴音蓝牙音频接收盒TS-JW
音频终端：病房电视伴音床头分机TS-A1、立体声耳机
连接线：红白两色RCA音频连接线，RVVP-4x0.5mm电缆线

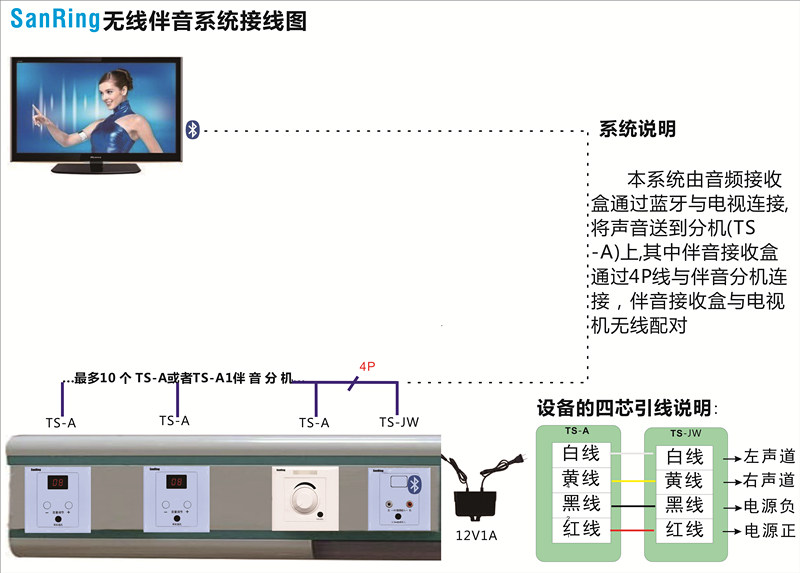

2、系统设计
传输方式：电视到设备带直接为无线音频传输，终端设备总线传输
音频接收盒接线：在设备带上安装音频接收盒（TS-JW），通过蓝牙与本房间电视机配对，把4P输出线接到总线上去，12V1A电源正负极接到总线对应的供电线上。
音频终端设置：把伴音分机4P线接到对应的总线上去，耳机插入伴音分机耳机孔，通过按键实现0~16级音量均匀地变化。
3、单个设备说明

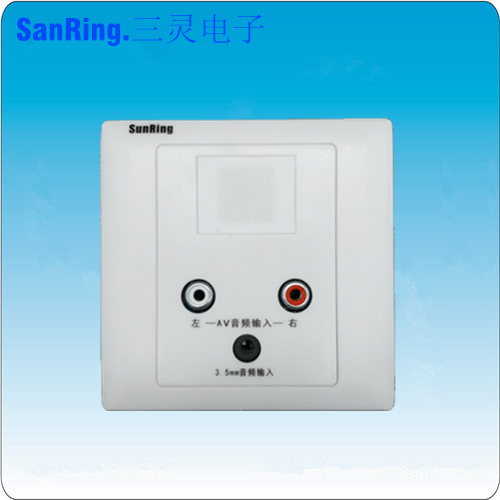

1）病房电视伴音蓝牙音频接收盒TS-JW
嵌入式安装，依据国标86盒尺寸设计，一般安装在设备带或者墙壁上，接收电视音频信号并连接到本系统总线上。
功能简介：
·需配合电视伴音分机(型号：TS-A/TS-A1)方可使用，分机与接线盒通过四芯总线连接。
·与电视可通过三种方式实现音频连接：
①3.5mm双声道立体声音频输入接口；
②声道AV立体声音频输入接口。
③通过蓝牙与电视实现立体声高保真音频传输（本功能需配合带蓝牙音频输出智能电视使用）；
技术、规格参数：
|
工作电压：8V~14V |
频率响应：200Hz～18KHz |
|
最大功耗：0.072W |
输出阻抗：600Ω |
|
工作温度：-20℃～ +80℃ |
工作湿度：10% ～ 90% |
|
接线方式：四芯总线 |
音频接口：RCA双声道/蓝牙2.1 |
|
尺寸：86x86x22mm(LxWxH) |
面板尺寸：86x86x9mm(LxWxH) |

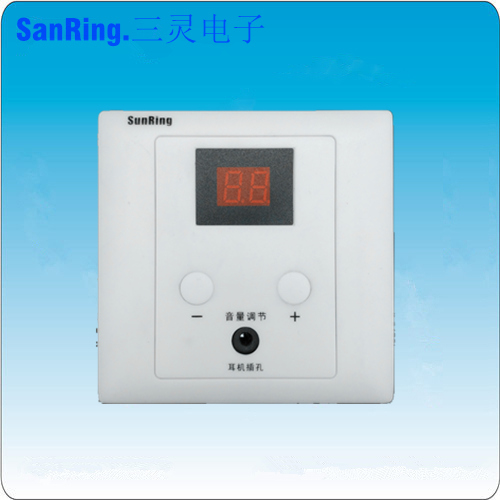

2）病房电视伴音床头分机 TS-A1
按照国标86盒尺寸设计，嵌入式安装在医院病床设备带上，用于收听电视声音。
功能简介：
·当一台电视对应的病床数量超过1张时，可加此有线伴音分机。
·可外接立体声耳机，两个按键实现真正精确16级音量均匀调节，有2位数码管同步显示当前音量。
·采用专业发烧耳机功放方案，保证音质。
·更多人性化功能设计，更适合医院，敬老院等场所使用。
·与电视伴音有线接线盒(型号：TS-J)或电视伴音无线接收盒(型号：TS-JB)间一条四芯总线相连。
技术、规格参数：
|
工作电压：8V~14V |
频率响应：200Hz～18KHz |
|
最大功耗：0.42W |
驱动阻抗：16Ω~32Ω |
|
工作温度：-20℃～ +80℃ |
工作湿度：10% ～ 90% |
|
接线方式：四芯总线 |
音频接口：3.5mm立体声耳机插孔 |
|
尺寸：86x86x22mm(LxWxH) |
面板尺寸：86x86x9mm(LxWxH)。 |
3）开关电源 TS-P1210
功能简介：
·这个电源通过电视伴音接线盒输出到总线上，给一套电视伴音系统供电。
技术、规格参数：
·输入：AC 220V 50Hz
·输出：DC 12V1A
·最大功率：9.6W
·过流保护：有
4) RCA二对二红白音频连接线 TS-R1
功能简介：
·用于连接电视机的AV音频输出口与电视伴音接线盒或者电视伴音发射盒
技术、规格参数：
·插头规格：RCA公头。
·线长：1.5M。
5) 白色立体声耳塞 TS-E2
功能简介：
·插入伴音分机耳机孔，收听声音；
·立体声，频响宽，音质清晰有层次感；
技术、规格参数：
·阻抗：32欧
·频响范围：200-18000（Hz）
·线长：2M
4、系统功能
1）将病房电视机的音频输出连接到电视伴音接线盒，电视可以设置本机喇叭静音模式；
2）每张病床床头设备带上都安装一台电视伴音分机，插入耳机，调节合适音量，即可收听电视声音；
3）每个电视伴音分机音量均可独立调节。
4）伴音分机采用专业发烧级耳机功放方案，使音质更加优美动听。
5、导线的选择
总线线路采用RVV 4 X0.5m2四芯护套线或者RVVP 4 X0.5m2四芯屏蔽线（推荐）。
6、布线注意事项
1）总线线路必须走暗线，不能与强电电力线同槽铺设；
2）若与强电电力线共同走线，必须采用穿铁管或者铁线槽铺设，并且做好屏蔽层保护接地；
3）与电力线平行间距大于150mm，交叉间距大于50mm。
